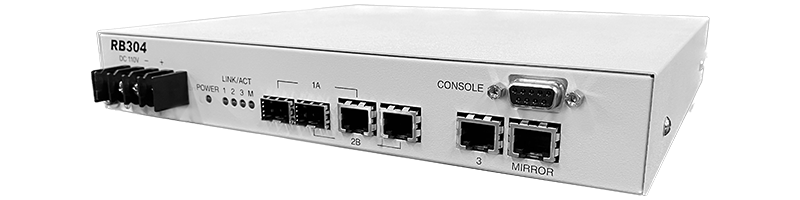

RB304

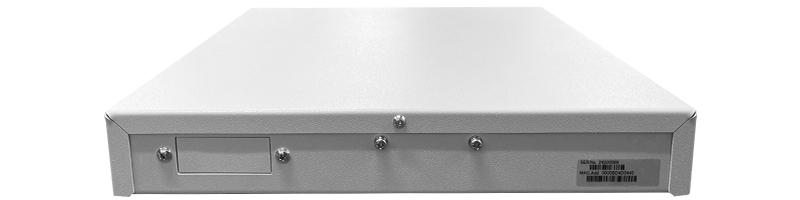

RB304 背面
PRP/HSR機能により冗長ネットワークの構成や、周辺装置をHSRリング構成に参加させることができる装置(RedBox)です。
ゼロ復旧時間を可能とし、システムダウンを許容できないクリティカルなネットワ－クを構築することができます。
| 10/100BASE-T | 10/100/1000BASE-T | 100BASE-FX | 1000BASE-SX/LX |
|---|---|---|---|
| 2 | 2 | 0 | 0 |
| 2 | 1 | 1 | 0 |
| 2 | 0 | 2 | 0 |
| 2 | 1 | 0 | 1 |
| 2 | 0 | 0 | 2 |
| 仕様 | タイプ | 伝送距離 |
|---|---|---|
| 100BASE-FX | 光2心_SFP | MM(2km), SM(20km), SMLH(40km) |
| 光1心_SFP | BD20(20km), BD40(40km) | |
| 1000BASE-SX/LX | 光2心_SFP | SX(550m), LX10(10km),LX40(40km), LX70(70km) |
| 光1心_SFP | GBD20(20km), GBD40(40km),GBD60(60km) |
| インタフェース | メタルポート | 10/100/1000BASE-T | 2(PRP/HSRポート) |
|---|---|---|---|
| 10/100BASE-TX | 2(Interlinkポート、Mirrorポート) | ||
| 光ポート | 10GBASE-SR/LR/ER | - | |
| 1000BASE-SX/LX | 2 (PRP/HSRポート) ※1 | ||
| 100BASE-FX | 2 (PRP/HSRポート) ※1 | ||
| L2機能 | スタック | - | |
| VLAN | ポートベースVLAN | ○ | |
| コンセントレーションVLAN | ○ | ||
| IEEE802.1Q VLANタギング | ○ | ||
| VALNサポート数 | 64 | ||
| 冗長 | HSS | - | |
| MHSS | - | ||
| STP/RSTP | - | ||
| MSTP | - | ||
| PRP/HRS | ○ | ||
| 優先制御（QoS） | - | ||
| IPマルチキャスト対応 | IGMP Snooping | - | |
| クエリー機能 | - | ||
| IPフレームスイッチング（IPルーティング） | - | ||
| DHCPリレー | - | ||
| LACP | - | ||
| ポートミラーリング | ○ | ||
| フラッドリミット | - | ||
| ストームコントロール | - | ||
| 管理機能 | SNMP | ○ | |
| サポートMIB | プライベート、MIB-Ⅱ、ブリッジ | ||
| Supervision frame 監視 | ○ | ||
| コマンド | ○ | ||
| 遠隔制御 | Telnet | ○ | |
| HTTP | - | ||
| 環境仕様 | 動作温度範囲 | 性能保証 | －10～55℃ |
| 動作限界 | －20～65℃ | ||
| 動作湿度範囲 | 20～95%RH | ||
| PoE機能 | PoE給電ポート数 | - | |
| 15.4W フル給電ポート数 | - | ||
| 30W フル給電ポート数 | - | ||
| 電源仕様 | AC100V | - | |
| DC駆動 | DC110V | ||
| 消費電力 | 22W | ||
| 構造仕様 | 形状（W×H×D）mm | 250×39×230 | |
| ファンレス | ○ | ||
| 通風孔レス | ○ | ||
| その他 | RoHS | ○ | |
| 外部メモリ（USB）対応 | - | ||
| 装置自己監視機能(WDT) | ○ | ||
| 電力規格B-402 | ○ | ||
| 接点入出力 | ○ | ||
| 接点中継機能 | - | ||
| NTP機能 | - | ||
| 認証機能 | - | ||
| SYSLOG機能 | - | ||
| ループガード | - | ||
| Auto-MDI/MDIX機能 | ○ | ||
| 省エネ | 省エネ対応 | - | |
| 省エネ達成率 | 非該当 | ||
