電力用規格 B-402対応インテリジェントスイッチングハブ ST13116M

電力用規格 B-402対応インテリジェントスイッチングハブST13116M

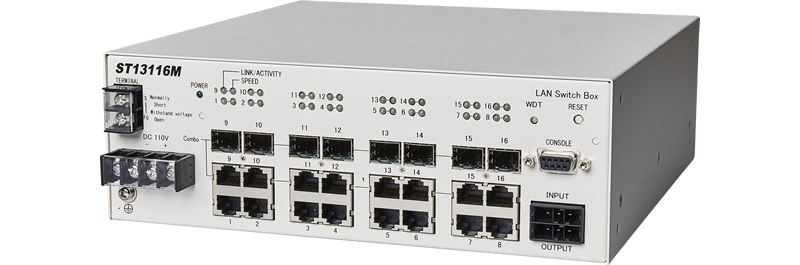

ST13116M

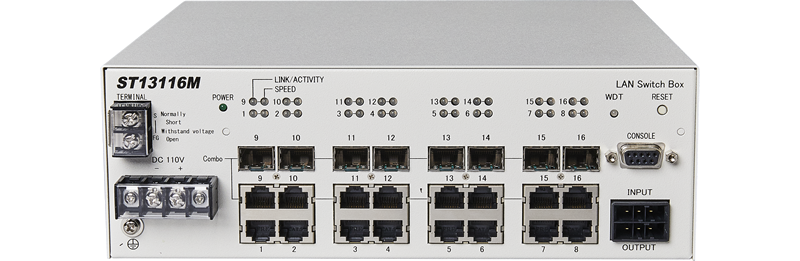

ST13116M 正面

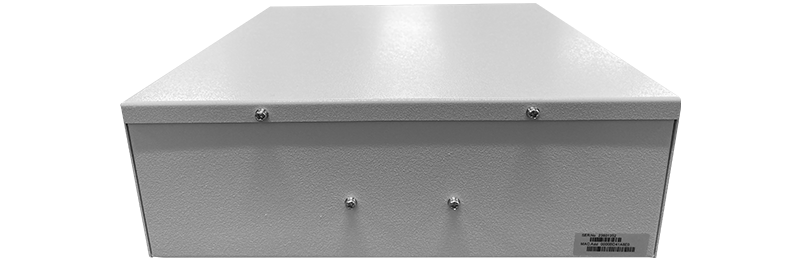

ST13116M 背面

電力用規格B-402に準拠した、防塵性（ファンレス構造・通風孔レス構造）に優れたギガビット対応インテリジェントL2スイッチングハブです。一般的なインテリジェント機能(VLAN、経路切替機能、セキュリティ機能)および固有機能（装置自己監視、接点入出力など）を有しています。

ST13116Mポート構成表
メタルポート数	光ポート数	メタルポート数	光ポート数
16	0	15	1
14	2	13	3
12	4	11	5
10	6	9	7
8	8

ポート9～ポート16は、光とメタルのコンボポート

光ポート仕様
仕様	タイプ	伝送距離
100BASE-FX	光2心_SFP	MM(2km), SM(20km), SMLH(40km)
100BASE-FX	光1心_SFP	BD20(20km), BD40(40km)
1000BASE-SX/LX	光2心_SFP	SX(550m), LX10(10km),LX40(40km), LX70(70km)

ST13116Mスペック
インタフェース（MAX数値を記載）	メタルポート	10/100/1000BASE-T	16
	光ポート	1000BASE-SX/LX	8
	光ポート	100BASE-FX	8
L2機能	VLAN	ポートベースVLAN	○
		コンセントレーションVLAN	○
		IEEE802.1Q　VLANタギング	○
		VALNサポート数	64
	冗長	STP/RSTP	○
	ポートミラーリング		○
	管理機能	SNMP	○
	管理機能	サポートMIB	プライベート、MIB-Ⅱ、ブリッジ
	設定方式	コマンド	○
	遠隔制御	Telnet	○
	遠隔制御	HTTP	○
環境仕様	動作温度範囲	性能保証	－20～65℃
	動作温度範囲	動作限界	－30～75℃
	動作湿度範囲		20～90%
電源仕様	DC駆動		28W
構造仕様	形状（W×H×D）mm		250×84×250
	ファンレス		○
	通風孔レス		○
その他	RoHS		○
	電力規格B-402		○^※1
	接点入出力		○
	装置自己監視機能（WDT）		○
	NTP機能		○
	SYSLOG機能		○
	Auto-MDI/MDIX機能		○
	省エネ対応		○

製品により仕様が異なります、詳細は当社営業窓口までお問い合せください。

耐環境性能の充実

電力用規格B-402だけでなく、下表のIECのイミュニティ規格にも適合。

規格	名称	クラス
IEC 61000-4-2	静電放電イミュニティ試験	4
IEC 61000-4-3	放射、無線周波数、電磁界イミュニティ試験	3
IEC 61000-4-4	電気的ファストトランジェント（高速過渡現象）/バーストイミュニティ試験	4
IEC 61000-4-5	サージイミュニティ試験	3
IEC 61000-4-6	無線周波電磁界によって誘導する伝導妨害に対するイミュニティ	3
IEC 61000-4-8	電源周波数磁界イミュニティ試験	4

高度なセキュリティ機能

MACアドレス認証機能	認証サーバによる不正アクセス防止
MACアドレススタティックエントリ機能	MACアドレスによるユーザアクセス制限(認証サーバが不要）
ポートシャットダウン機能	未使用ポート、ケーブル誤接続、管理者以外のシステム拡張の防止
SYSLOG機能	イベント発生時に装置内部または外部SYSLOGサーバへログを記録

電力用規格B-402とは?

全国の電力会社等において使用する、ディジタル形保護リレーおよび保護リレー装置の信頼性向上を目的とした標準規格です。発変電所構内で使用するイーサネットスイッチングハブに対し、商用周波耐電圧、イミュニティ、振動衝撃、電源入力異常など、本規格に定められた性能を求められます。
