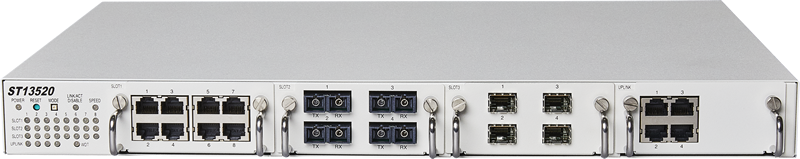

ファンレス構造のモジュール型ギガビット対応インテリジェントL2スイッチングハブです。
一般的なインテリジェント機能および固有機能(高速経路切替、装置自己監視、接点入出力など)を有しています。
10/100BASE-TX
10/100/1000BASE-T
100BASE-FX
SFP

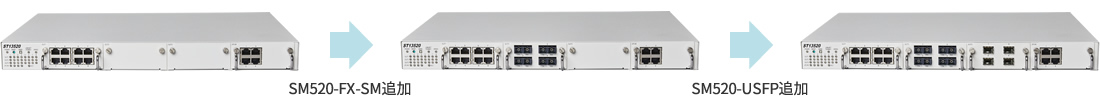

100BASE-FX(SM)モジュール | SM520-FX-SM |
---|---|
100BASE-FX(SMLH)モジュール | SM520-FX-SMLH |
SFPアップリンクモジュール+LX10-SFP*4 | SM520-USFP+STSFP-LX10-D*4 |
SFPアップリンクモジュール+LX40-SFP*4 | SM520-USFP+STSFP-LX40-D*4 |
タイプ | ポート数 |
---|---|
10/100/1000BASE-T | 8 |
100BASE-FX | 4 |
1000BASE-SX/LX | 4 |
SFP(100BASE-FX) | 4 |
SFP(1000BASE-SX/LX) | 4 |
仕様 | タイプ | 伝送距離 |
---|---|---|
100BASE-FX | 光2心 | MM(2km), SM(20km), SMLH(40km) |
光2心_SFP | MM(2km), SM(20km), SMLH(40km) | |
光1心_SFP | BD20(20km), BD40(40km) | |
1000BASE-SX/LX | 光2心_SFP | SX(550m), LX10(10km),LX40(40km), LX70(70km) |
光1心_SFP | GBD20(20km), GBD40(40km),GBD60(60km) |
インタフェース (MAX数値を記載) | メタルポート | 10/100/1000BASE-T | 28 |
---|---|---|---|
10/100BASE-TX | 24※1 | ||
光ポート | 1000BASE-SX/LX | 16 | |
100BASE-FX | 16※1 | ||
L2機能 | VLAN | ポートベースVLAN | ○ |
コンセントレーションVLAN | ○ | ||
IEEE802.1Q VLANタギング | ○ | ||
VALNサポート数 | 512 | ||
冗長 | HSS | ○ | |
MHSS | ○ | ||
STP/RSTP | ○ | ||
MSTP | ○ | ||
優先制御(QoS) | ○ | ||
IPマルチキャスト対応 | IGMP Snooping | ○ | |
クエリー機能 | ○ | ||
ポートトランキング/LACP | ○ | ||
ポートミラーリング | ○ | ||
フラッドリミット | ○ | ||
管理機能 | SNMP | ○ | |
サポートMIB | プライベート、MIB-Ⅱ、ブリッジ | ||
コマンド | ○ | ||
遠隔制御 | Telnet | ○ | |
環境仕様 | 動作温度範囲 | 性能保証 | -10~55℃ |
動作限界 | -20~65℃ | ||
動作湿度範囲 | 20~90% | ||
電源仕様 | AC100V | ○ | |
DC駆動 | ○※2 | ||
消費電力 | 60W※3 | ||
構造仕様 | 形状(W×H×D)mm | 440×44×315 | |
ファンレス | ○ | ||
通風孔レス | ○ | ||
その他 | RoHS | ○ | |
接点入出力 | ○ | ||
装置自己監視機能(WDT) | ○ | ||
Auto-MDI/MDIX機能 | ○ |
品名 | 型番 | 製品概要 |
---|---|---|
10/100/1000BASE-Tモジュール | SM520-T | 10/100/1000BASE-T 8ポート |
10/100BASE-Tモジュール | SM520-TX | 10/100BASE-TX 8ポート |
100BASE-FX(MM)モジュール | SM520-FX-MM | 100BASE-FX MMタイプ 4ポート |
100BASE-FX(SM)モジュール | SM520-FX-SM | 100BASE-FX SMタイプ 4ポート |
100BASE-FX(SMLH)モジュール | SM520-FX-SMLH | 100BASE-FX SMLHタイプ 4ポート |
10/100/1000BASE-Tアップリンクモジュール | SM520-UT | UPLINK 10/100/1000BASE-T 4ポート |
SFPアップリンクモジュール | SM520-USFP | UPLINK 100M/1000M対応SFP 4ポート |
