高速経路切り替え機能（HSS/MHSS）

HSSは、弊社独自仕様のループ制御機能で、ループ内の経路が切断された時、500msec以下で高速に経路切り替えを実施します。MHSSは1台の装置に複数のHSSループを構成し、ループ毎の制御を可能とする機能です。モード切り替えにより既設のL3SW配下にMHSSループを構成することが可能です。

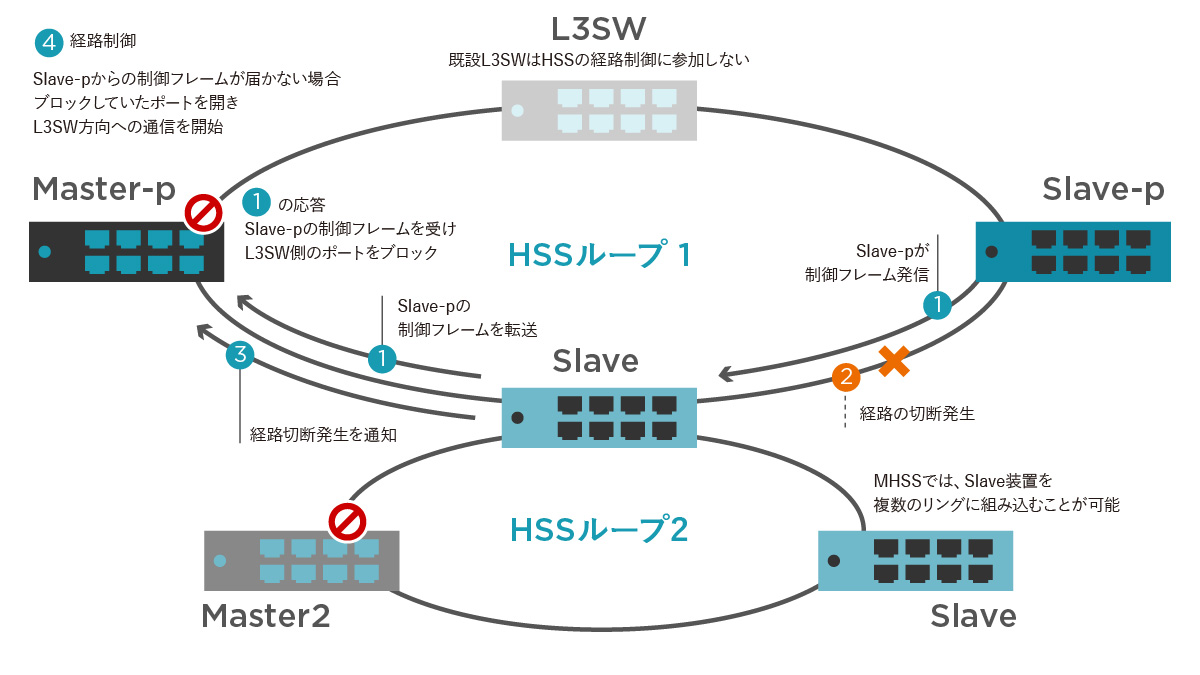

HSS/MHSSの構成例

SLAVE-P装置が制御フレームを送信し、各SLAVE装置はその制御フレームを転送
MASTER-P装置は、SLAVE-P装置からの制御フレームを受信してL3SW側のポートをブロック
HSSループ内で経路の切断が発生
SLAVE装置が、経路が切断したことMASTER-P装置へ通知
SLAVE装置からの経路異常通知を受けてブロックしていたポートを開放
